产品特点：
系列气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工，食品材料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化仪表配套使用。
结构特点：
1.气动执行器：采用新型AT系列气动执行器，其结构获得国家实用新型有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，采用拨叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用式（弹簧复位）；详细参数请参考本公司AT系列和AW系列执行器样本。
2.壳体结构：球阀的阀体根据需要及实际工况条件的不同壳设计为铸造结构、锻造结构及全焊接结构三种形式，其中全焊接结构的球阀主要适用于埋地使用。
3.独特的阀座密封结构：浮动式球阀采用唇形弹性密封圈结构设计，其结构获得国家使用新型更能保证密封的可靠性及使用寿命，对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期使用的可靠密封。中、高温球阀的阀座材料可选用对位聚苯或金属材质。
固定式球阀根据压力大小、介质性质及密封要求的不同而选择球前密封结构、球密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材质。
4.阻塞与排泄：当阀门处于关闭状态时，上下流侧的阀座是液体阻断，阀体中腔的积滞物可以通过排泄装置进行排泄。
5.自动泄压结构：当中腔压力出现异常升高现象时，中腔介质能依靠本身的推理推动阀座而自动泄压，从而确保阀体的安全。
6.阀杆的可靠密封：阀杆采用有倒密封的下装式结构，倒密封的密封力随介质压力的增大而增大，故能确保阀杆的可靠密封，而且，当阀
门异常升压时，阀杆不会喷出。
7.防火结构：根据工况及用户的需要，球阀可以设计为防火结构。球阀的耐火设计执行API 6D及JB/T6899等标准的规定，一旦发生火灾而使软密封圈烧损时，球阀的防火结构可阻止介质的大量泄漏，防止火灾进一步扩大。
8.防静电结构：当操作阀门时，由于球体和阀座之间的摩擦，会产生静电电荷并积聚在球体上，为防止产生静电火花，特在阀门上设置防静电导出装置，将积聚在球体上的电荷导出。
9.全通径结构及缩径结构：为满足不同客户的不同需要，欧德隆公司球阀产品有全通径及全缩径两种系列。全通径球阀的通道内径与管道内径一致，便于管理清扫，而缩径系列球阀的重量相对较轻，但流体阻力仅为相同口径截止阀1/7左右，故缩径系列球阀的应用前景较为广泛。
技术规范 | ||
设计依据 | GB标准 | |
设计标准 | GB/12238 | |
结构长度 | 对夹链接 | GB/12221 |
连接法兰尺寸 | GB/12221 | |
实验和检验 | JB/T9092 | |
参数技术 | |
公称通径 | DN15-400mm |
链接方式 | 法兰式 |
气缸选配 | AT系列、AW系列、AT Series、AW Series |
气缸形式 | 双作用、单作用（弹簧复位） |
控制方式 | 开关型、调节型、三段式（开度可调） |
公称压力 | 6、10、16bar（如需更高压力，请注明要求。） |
气源压力 | 双作用：4-8bar、单作用：5-8bar |
介质温度 | W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃ |
环境温度 | 标准型：-20~80℃ |
阀体材质 | 铸铁（Q）、碳钢（C）、不锈钢（P4、P6） |
密封材质 | 丁晴橡胶（X）、聚四氟乙烯（F）、全内衬四氟乙烯（F46） |

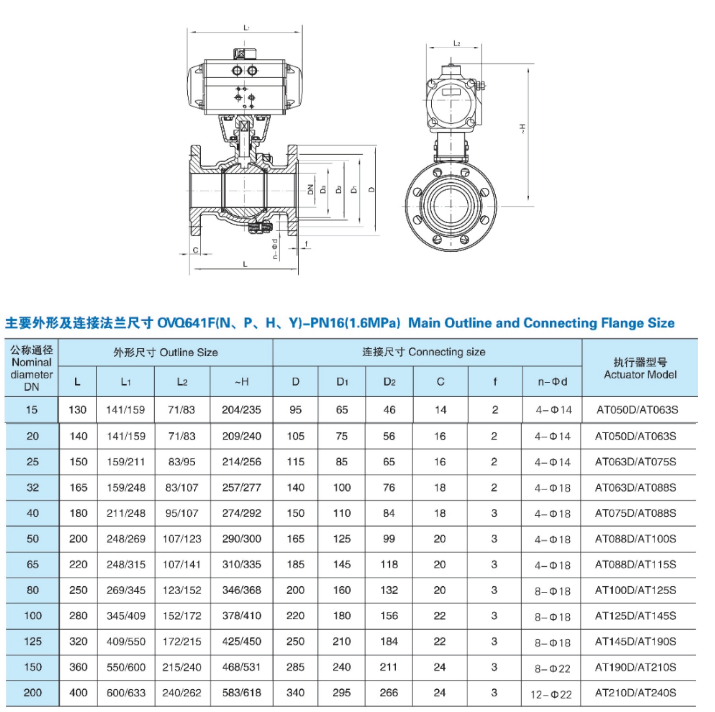

产品安装尺寸：
